PD1010 |
PD2010 |
額定電壓 |
250VAC/VDC |
130VAC/VDC |
|
2121VDC
2S/1Min |
1414VDC
2S/1Min |
額定電流 |
16～300A @40℃ |
16～300A @40℃ |
氣候類別 |
25/085/21 |
25/085/21 |
額定頻率 |
0~60Hz |
0~60Hz |
漏電流 |
@220VAC 50Hz 20℃ |
@220VAC 50Hz 20℃ |
放電電阻(選配) |
1～1.5MΩ |
1～1.5MΩ |
|
| ? |
| 型號：PD1/2010④-⑤-1S1 ④：電容量分類，A~G；⑤：額定電流 |
| 警告： |
| ■ |
系列中的部分產(chǎn)品單相使用時漏電流會超過輸入電流的5%，建議提供三相電中和漏電流！
大漏電流，在接通電源之前必須先接地；大接觸電流，在接通電源之前必須先接地！
足夠截面積的保護接地是第一要做且必須的。
|
| ■ |
因為內含儲存電能的組件，饋通濾波器斷電后仍有電擊的危險，不要馬上直接觸摸導電端子,要有放電措施。 |
|
| ? |
 |
| ? |

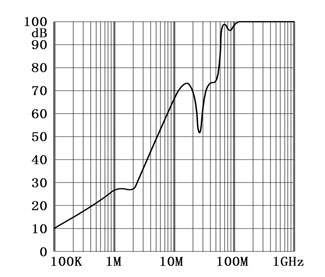

| 插入損耗(dB) |
電容量 |
頻率 |
10KHz |
100KHz |
1MHz |
10MHz |
100MHz |
1GHz |
A |
2×4.7nF |
- |
- |
4 |
18 |
60 |
>100 |
B |
2×10nF |
- |
2 |
10 |
23 |
65 |
>100 |
C |
2×0.1uF |
2 |
10 |
25 |
70 |
>100 |
>100 |
D |
2×0.47uF |
5 |
25 |
45 |
80 |
>100 |
>100 |
E |
2×1uF |
10 |
30 |
60 |
>100 |
>100 |
>100 |
F |
2×2.2uF率 |
15 |
35 |
70 |
>100 |
>100 |
>100 |
G |
2×4.7uF |
25 |
40 |
90 |
>100 |
>100 |
>100 |
|
| ? |
| PD1010系列常用規(guī)格 |
| 額定電流 |
電容量 |
2×uF |
| <30 |
C |
<0.1 |
| 60 |
D |
0.47 |
| 100 |
E |
1 |
| 200 |
E |
1 |
| 250 |
E |
1 |
| 300 |
E |
1 |
|
|
| PD1010系列常用規(guī)格 |
| 額定電流 |
電容量 |
2×uF |
| <30 |
C |
<0.1 |
| 60 |
D |
0.47 |
| 100 |
E |
1 |
| 200 |
G |
4.7 |
| 250 |
G |
4.7 |
| 300 |
G |
4.7 |
|
|
| ? |
| 安裝扭矩表 |
| 接線端子Terminal |
扭矩Nm |
| M4 |
1.2 |
| M6 |
2.5 |
| M8 |
5 |
| M10 |
8 |
| M12 |
11 |
| M16 |
20 |
|
| 緊固端子Mounting |
扭矩Nm |
| M16×1 |
7 |
| M27×1.5 |
16 |
| M32×1.5 |
24 |
|
|
