額定電壓 |
440VAC |
試驗電壓/線-線 |
2121VDC 2S/1Min |
試驗電壓/線-殼 |
2700VDC 2S/1Min |
額定電流 |
5～200A@40℃ |
氣候類別 |
25/085/21 |
額定頻率 |
50/60Hz |
漏電流 |
@380VAC 50Hz 20℃ |
放電電阻 |
1～1.5MΩ |
|
| |
|
| |
正常供電狀態下，5～200A產品漏電流6～20mA或略大,如供電缺兩相，漏電流將是上述數值的6~8倍。 |
|
警告:
| * | 通電的濾波器會有漏電流，在接通和斷開時更大，足夠截面積的保護接地是第一要做且必須的。 |
| * | 因?yàn)閮?nèi)含儲存電能的組件，通電濾波器斷開后一段時間（約五分鐘）仍有電擊的危險，不要馬上直接觸摸導電端子。
|
| |
|
| | ⑤:額定電流 ⑦：端子形式 ⑧：端子與固定走向—平行1、垂直3

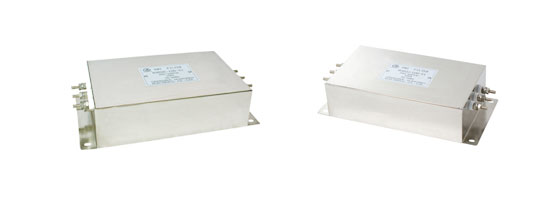

如：H3035-50-S1，3相3線H3035系列50A螺桿接線端子電源濾波器。
|
|
| |
 |
| |
額定
電流 |
共模Common
（dB/MHz） |
0.15 |
0.50 |
1.0 |
5.0 |
10 |
30 |
5A |
95 |
99 |
101 |
89 |
80 |
76 |
16A |
85 |
100 |
99 |
80 |
72 |
66 |
35A |
70 |
90 |
87 |
72 |
61 |
50 |
50A |
70 |
86 |
82 |
66 |
61 |
51 |
65A |
69 |
86 |
81 |
67 |
60 |
49 |
80A |
70 |
80 |
76 |
68 |
61 |
44 |
100A |
68 |
81 |
79 |
69 |
60 |
45 |
130A |
70 |
82 |
78 |
70 |
62 |
44 |
160A |
66 |
97 |
90 |
72 |
57 |
30 |
200A |
63 |
81 |
71 |
61 |
51 |
34 |
|
|
額定
電流 |
|
0.15 |
0.50 |
1.0 |
5.0 |
10 |
30 |
5A |
70 |
99 |
100 |
82 |
70 |
66 |
16A |
85 |
95 |
90 |
78 |
70 |
65 |
35A |
60 |
71 |
70 |
60 |
58 |
50 |
50A |
49 |
60 |
70 |
61 |
59 |
52 |
65A |
48 |
70 |
70 |
61 |
60 |
50 |
80A |
34 |
87 |
86 |
77 |
70 |
55 |
100A |
34 |
90 |
86 |
76 |
69 |
56 |
130A |
36 |
91 |
85 |
75 |
69 |
55 |
160A |
50 |
82 |
70 |
56 |
49 |
24 |
200A |
60 |
77 |
70 |
54 |
48 |
34 |
|
|
| |
 |
| |
*型號中⑦：端子形式
|
端子形式 |
W |
S |
F |
|
|
|
|
電流范圍 |
5～35A |
5～200A |
5～200A |
|
|
| |
| 附：400VAC系列變頻器功率與濾波器額定電流選型參考表 |
| 功率 |
1.5KW |
2.2KW |
3.0KW |
4.0KW |
5.5KW |
7.5KW |
11KW |
15KW |
18.5KW |
| 額定電流 |
8A |
8A |
12A |
16A |
16A |
25A |
35A |
35A |
50A |
| 功率 |
22KW |
30KW |
37KW |
45KW |
55KW |
75KW |
90KW |
|
|
| 額定電流 |
50A |
65A |
80A |
120A |
150A |
150A |
180A |
|
|
|
說明：
|
| |
周圍環境溫度超過濾波器額定溫度時，工作電流要降低，實際允許值可通過公式折算獲得。 |
|
