額定電壓 |
440VAC |
試驗電壓/線-線 |
2121VDC 2S/1Min |
試驗電壓/線-殼 |
2700VDC 2S/1Min |
額定電流 |
320～2500A@40℃ |
氣候類別 |
25/085/21 |
額定頻率 |
50/60Hz |
漏電流 |
@380VAC 50Hz 20℃ |
放電電阻 |
1～1.5MΩ |
|
| |
| 漏電流: |
| |
正常供電狀態下，320~2500A產品漏電流 6mA或略大,如供電缺兩相，漏電流將是上述數值的6~8倍。 |
|
|
| |
警告:
| * |
通電的濾波器會有漏電流，在接通和斷開時更大，足夠截面積的保護接地是第一要做且必須的。 |
| * | 因為內含儲存電能的組件，通電濾波器斷開后一段時間（約五分鐘）仍有電擊的危險，不要馬上直接觸摸導電端子。
|
| |
|
|

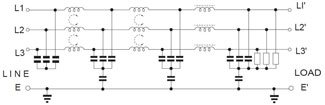

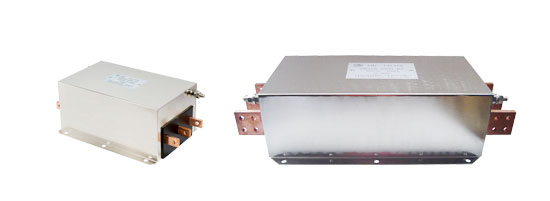

如:VD3010-600-B3 3相3線三級600A銅排引出線電源濾波器。 |
|
| |
 |
| |
額定
電流 |

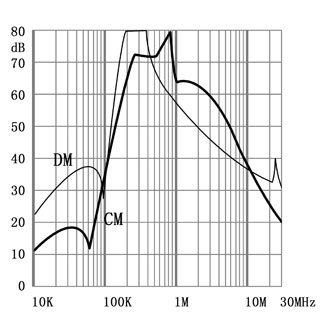

共模Common（dB/MHz） |
0.15 |
0.50 |
1.0 |
5.0 |
10 |
30 |
320A |
57 |
80 |
68 |
57 |
45 |
20 |
400A |
57 |
80 |
68 |
57 |
45 |
20 |
600A |
52 |
72 |
63 |
52 |
37 |
18 |
1000A |
55 |
80 |
80 |
50 |
37 |
17 |
1600A |
50 |
80 |
73 |
46 |
33 |
16 |
2500A |
57 |
80 |
53 |
46 |
33 |
15 |
|
|
額定
電流 |
差模Differential（dB/MHz） |
0.15 |
0.50 |
1.0 |
5.0 |
10 |
30 |
320A |
58 |
75 |
59 |
44 |
39 |
31 |
400A |
58 |
75 |
59 |
44 |
39 |
31 |
600A |
65 |
67 |
57 |
42 |
37 |
28 |
1000A |
58 |
61 |
48 |
35 |
31 |
27 |
1600A |
55 |
55 |
44 |
30 |
26 |
21 |
2500A |
60 |
53 |
45 |
30 |
25 |
18 |
|
|
| |
 |
| |
 |
|
尺寸 電流 |
320/400A |
600A |
1000A |
A |
25 |
25 |
40 |
B |
6 |
8 |
8 |
C |
15 |
15 |
20 |
D |
40 |
40 |
50 |
E |
10.5 |
10.5 |
14 |
|
|
|
| |
|
|
| |
| 附：400VAC系列變頻器功率與濾波器額定電流選型參考表 |
功率 |
110KW |
132KW |
160KW |
200KW |
250KW |
315KW |
400KW |
500KW |
613KW |
額定電流 |
250A |
250A |
320A |
400A |
600A |
600A |
1000A |
1000A |
1600A |
功率 |
710KW |
900KW |
1100KW |
1300KW |
1500KW |
|
|
|
|
額定電流 |
1600A |
1600A |
2500A |
2500A |
2500A |
|
|
|
|
|
| 說明： |
| |
周圍環境溫度超過濾波器額定溫度時，工作電流要降低，實際允許值可通過公式折算獲得。 |
|
